Косилка навесная фронтальная к мотокультиватору «КРОТ»
1. Назначение и область применения
Косилка навесная (далее косилка) предназначена для скашивания естественных и сеяных трав на лугах и мелко контурных лесных и иных участках.
Косилка агрегатируется с мотокультиватором «Крот» моделей МК-1А (далее МК) производства ОАО «ММП им. В.В.Чернышева».
2. Технические данные
Ширина захвата, мм:
конструкционная — 760
рабочая — 720
Высота среза, мм:
50 … 70
Рабочая скорость, км/час
2,0 …5,0
Масса, кг:
Эксплуатационная 32
Габаритные размеры, мм:
Длина 1330
Ширина 760
Высота 710
3. Комплект поставки
|
№ п/п |
Наименование |
Кол-во (шт.) |
Примечание |
|
1 |
2 |
3 |
4 |
|
1. 1.1 |
Косилка *Снятые при упаковке детали и сборочные единицы косилки: - аппарат режущий сзащитным кожухом; - рукоятка включения режущего аппарата; - ремень приводной А-1000Ш ГОСТ 1284.2; |
1
1 1 1
|
В упаковке |
|
2. |
Запасные части и инструмент, Согласно перечню (приложение 1) |
комплект |
В чехле из полиамидной пленки |
|
3. |
Руководство по эксплуатации |
1 |
В чехле из полиамидной пленки |
|
4. |
Упаковка (ящик деревянный) |
1 |
|
* — Крепежные детали (болты, шайбы, ось, фиксатор) установлены на штатные места крепления.
4. Требования безопасности и охраны окружающей среды
Косилка в агрегате с мотокультиватором «КРОТ» соответствует требованиям безопасности, что подтверждено сертификатом соответствия РОСС RU. АЯ04.В01983.
4.1. Обслуживать косилку должен работник не моложе 18 лет.
4.2. Режущий аппарат в нерабочем состоянии должен быть всегда закрыт кожухом.
4.3. Перед запуском двигателя мотокультиватора рукоятка включения привода режущего аппарата должна находиться в нижнем положении, при этом сцепление мотокультиватора должно быть выключено.
4.4. При запуске и работе косилки мотокультиватора запрещается находиться перед режущем аппаратом.
4.5. Запрещается эксплуатация косилки со снятыми щитками, закрывающими механизмы ременных передач.
4.6. При нарушении нормальной работы двигателя мотокультиватора или режущего аппарата косилки, а также при возникновении экстремальных ситуаций немедленно заглушить двигатель мотокультиватора.
4.7. При появлении перед косилкой детей немедленно заглушить двигатель мотокультиватора.
4.8. Техническое обслуживание мотокультиватора, регулирование и другие виды подобных работ производить только при выключенном двигателе и снятом со свечи высоковольтном проводе.
4.9. Срок службы косилки 5 лет. По окончании срока службы, косилка подлежит утилизации через организации «Вторчермет» (рекомендуется в разобранном виде).
4.10. При проведении работ с косилкой соблюдать требования безопасности, изложенные в руководстве по эксплуатации мотокультиватора «КРОТ».
5. Устройство косилки
Косилка (рис. 1) состоит из основных частей: рамы 1 с узлами сцепления и механизмом привода, режущего аппарата 2 (рис. 1, 2), колеса левого и колеса правого (рис. 3).
6. Подготовка к работе
6.1. Сборка.
6.1.1. Перед началом эксплуатации необходимо расконсервировать косилку и снять при упаковке части: поверхности деталей, покрытых снаружи смазкой, протереть чистой ветошью.
6.1.2. Установить рукоятку 5 в нижний рычаг 19 и закрепить осью с фиксатором 9 (рис. 1).
6.1.3. Установить на раму 1 (рис. 1) режущий аппарат 2, закрепить болтами 6 с пружинными шайбами ( расположены в резьбовых отверстиях режущего аппарата).
6.1.4. Развернуть рассекатель 18 в соответствии с рис. 1 и закрепить его болтами.
6.2. Подготовка мотокультиватора «КРОТ».
6.2.1. Снять кожух защиты клиноременной передачи. С кожуха снять заглушку.
6.2.2. Установить кронштейны из комплекта дополнительных принадлежностей между рамами мотокультиватора в соответствии с РЭ на мотокультиваторе.
6.2.3. Установить на выходной вал редуктора мотокультиватора колеса 1 и 2 (рис. 3), закрепить их осями 4 и фиксаторами 5 (вложены в пакет с запасными частями ). Обратить внимание при монтаже колес на рисунок протектора ( ориентация «шевронов»).
Внимание! На рис.3 показана сборка колес для эксплуатации
6.2.4. В соооветствии с РЭ на мотокультиваторе тщательно отрегулировать обороты холостого хода – они не должны быть завышены.
Винт упора троса сцепления должен быть ввернут в упор с целью уменьшения величины хода рычага сцепления.
6.3. Монтаж косилки на мотокультиваторе «КРОТ».
6.3.1. На кронштейн установить втулку рамы косилки.
6.3.2. На шкив косилки 10 (рис. 1) и шкив мотокультиватора «КРОТ» 11 надеть приводной ремень 12 и произвести регулирование натяжения за счет перемещения косилки на кронштейн мотокультиватора «КРОТ». Регулирование производить при включенном положении рукоятки 5. Величина прогиба верхнего ручья при усилии 3…5 кгс должна быть 15+ 2 мм. Зафиксировать положение установочной муфты осью 7 и стопором 8 в одном из совместившихся отверстий муфты и кронштейна. Более точное регулирование натяжения ремня производить путем изменения положения ролика 13 перемещением болта крепления планки 14 в пазу рамы. Если регулирование произведено правильно, при скашивании ремня при включенном сцеплении. Зазор между ручьями не менее 10 мм. Самостоятельное передвижение косилки с выключенным сцеплением мотокультиватора «КРОТ» не допускается.
6.3.3. По окончании регулирования и поверки натяжения ремня установить на место кожух клиноременной передачи мотокультиватора «КРОТ» и кожух клиноременной передачи от мотокультиватора «КРОТ» к косилке (входит в комплект поставки), закрепив их болтами на стойке косилки и раме мотокультиватора, а также болтом крепления кожуха мотокультиватора.
7. Порядок работы
7.1. При транспортировке косилки в агрегате с мотокультиватора к месту поведения работ (двигатель выключен) снять оси 3 с втулок колес (рис. 3). Этим обеспечивается свободное вращение колес.
7.2. Снять кожух режущего аппарата.
7.3. Убедиться, что механизм включения сцепления косилки находится в положении «ВЫКЛЮЧЕНО» (рукоятка рычага в нижнем положении).
7.4. Убедиться, что вблизи режущего аппарата косилки не находятся люди.
7.5. Запустить мотокультиватор «КРОТ».
Внимание! За счет трения в клиноременной передаче на холостом ходу возможно перемещение ножей косилки без включения рукоятки режущего аппарата.
7.6. После работы двигателя мотокультиватора в течение 2…3 мин. Включить рукояткой режущий аппарат.
7.7. Плавное включение сцепления мотокультиватора вызовет движение колес и перемещение косилки. Все действия по управлению мотокультиватором производить в соответствии с руководством по эксплуатации на мотокультиватор «КРОТ».
7.8. Периодически производить очистку сетки стартера от семян травянистых растений.
7.9. При скашивании рекомендуется:
- на участках с густой и высокой травой использовать не всю ширину захвата режущего аппарата;
- на неровных участках (уклоны, углубления) использовать мотокультиватор без транспортировочных колес.
7.10. За первые 40…50 часов эксплуатации косилки происходит интенсивная вытяжка приводных ремней, в связи с чем необходимо внимательно следить за их натяжением, особенно в течение первых 5 часов работы. Далее контроль натяжения производить периодически.
8. Техническое обслуживание
Техническое обслуживание мотокультиватора «КРОТ» включает в себя протирочные, смазочные, регулировочные и другие работы.
8.1. Перед началом кошения произвести периодический осмотр креплений резьбовых соединений. При необходимости произвести их затяжку.
8.2. При ослаблении натяжения ремня 12 произвести его натяжение согласно п. 6.3.2.
8.3. Регулирование натяжения ремня 15 произвести с помощью винта 3, предварительно сняв кожух 16 и ослабив контргайку 4. Прогиб ремня при воздействии силы в средней его части 3 кгс должен быть 20 + 2 мм. По окончании регулирования законтрить регулировочный болт контргайкой и установить защитный кожух.
8.4. Регулирование зазоров режущего аппарата производить следующим образом:

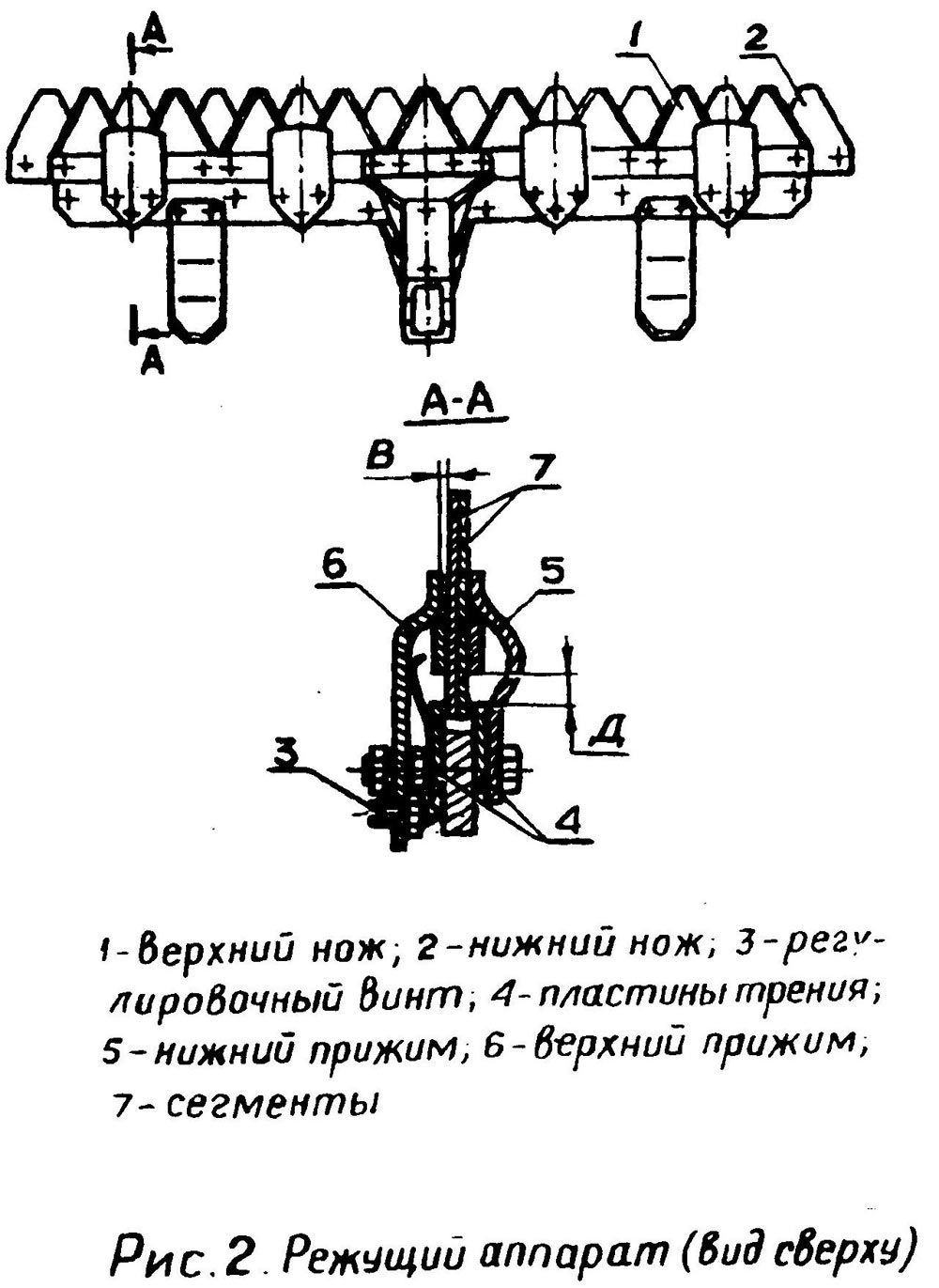

- зазор между ножами («В») регулируется установочным винтом 3 (рис. 2) с последующей контровкой контргайкой. Величина зазора 0,3…0,5 мм контролируется между верхним прижимом 6 и сегментом верхнего ножа в 4-х местах;
- торцевой зазор («Д») между пластиной трения 4 и ножевой полосой (рис. 2) контролировать в 8-ми местах, при максимальном сдвиге верхней и нижней ножевых полос до упора в прижимы. Зазор должен быть 1,5+0,5 мм (регулировать перемещением пластин трения). По окончании регулирования законтрить регулировочный винт, затянуть гайки крепления пластин трения и еще раз проконтролировать величину зазора.
8.5. Смазку подвижных соединений косилки производить ( при необходимости) смазкой ЦИАТИМ. Допускается использование консистентных смазок любой марки. Не допускается попадание смазки на ручьи шкивов и ремни.
8.6. При ослаблении заклепочных соединений режущих сегментов восстановить их прочность путем повторной клепки.
9. Правила хранения
9.1. Хранить косилку в сухом проветриваемом помещении.
9.2. Смазать смазкой все вращающиеся и трущиеся детали.
9.3. При хранении более трех месяцев дополнительно производить консервацию наружных деталей, не имеющих лакокрасочного покрытия.
9.4. По окончании хранения перед началом работы производить расконсервацию косилки по п. 6.1.
10. Возможные неисправности и методы их устранения
|
№ п/п |
Неисправность |
Вероятная причина |
Метод устранения |
Примечание |
|
1 |
2 |
3 |
4 |
5 |
|
1 |
Не перемещаются ножи режущего аппарата. |
Густая, высокая трава. Посторонние предметы между ножами: ветки, проволка и др. Не выдержан зазор («В») между ножами. Ослабли приводные ремни. Поврежден один из клиновых ремней. Отсутствие смазки. |
Уменьшить ширину захвата. Удалить. Отрегулировать зазор. Отрегулировать натяжение ремней. Заменить ремень. Произвести смазку режущего аппарата. |
п.7.9. п. 8.4. п.6.3.2, 8.3. п. 8.5. |
|
2 |
При кошении остаются нескошенные пропуски |
Увеличен зазор («В») между ножами. Затупились или сломались режущие ножи. |
Отрегулировать зазор. Заменить ножи из комплекта ЗИП (допускается заточка нижних ножей). |
п. 8.4. |
|
3 |
Сильная вибрация и стуки в режущем аппарате. |
Увеличен торцевой зазор («Д»). |
Отрегулировать зазор. |
п. 8.4. |
